Ett långsiktigt kvalitets- och miljöarbete

Allt vi gör inom Motala Verkstad Group genomsyras av kvalitet, från offert till slutleverans. Till vår hjälp har vi styrande processer, dokumentkrav och kvalitetsledningssystem, samt certifieringar och kontroller, både egna och branschstyrda. Vårt miljöledningssystem hjälper oss att följa upp och ständigt förbättra vår miljöprestanda.

Motala Verkstad Group och dess dotterbolag är certifierat av DNV enligt ISO 9001:2008, ISO 13485:2003 kvalitetsstandard, ISO 14001:2004 miljöstandard och ISO 3834-2:2005 svetsstandard. Företaget är också utvärderade av flera kunder.

Under början av 2014 kommer vi även att certifieras enl SS-EN 1090-1.

Vi har egna resurser för oförstörande provning enligt nivå 3.









Tillverkning och distribution av komponenter, produkter och system

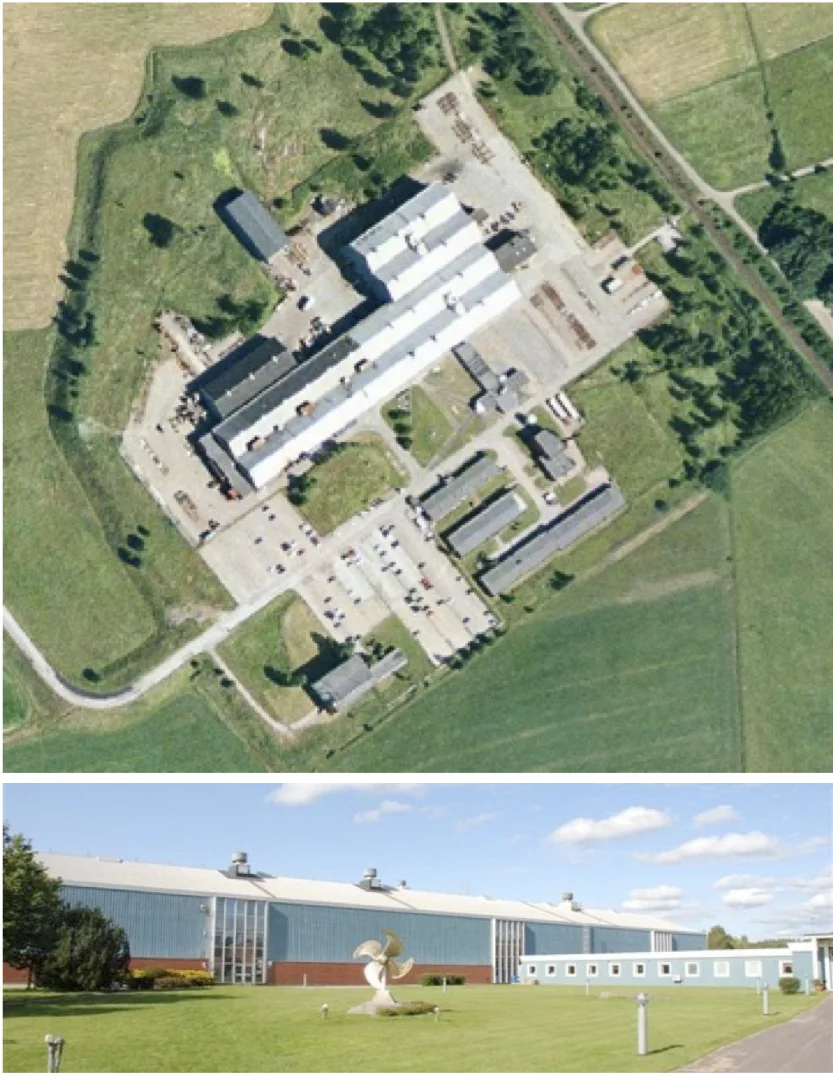

  • Total verkstadsyta 16300 m2 inklusive lager 2300 m2
  • Lyftkapacitet 60 ton
  • Takhöjd 8 m och 12 m
  • Dörrstorlek bredd 5 m, höjd 6 m
  • Nuvarande kapacitet ca. 81600 arbetstimmar I tvåskift
  • Antal anställda 63
  • MRP system Monitor

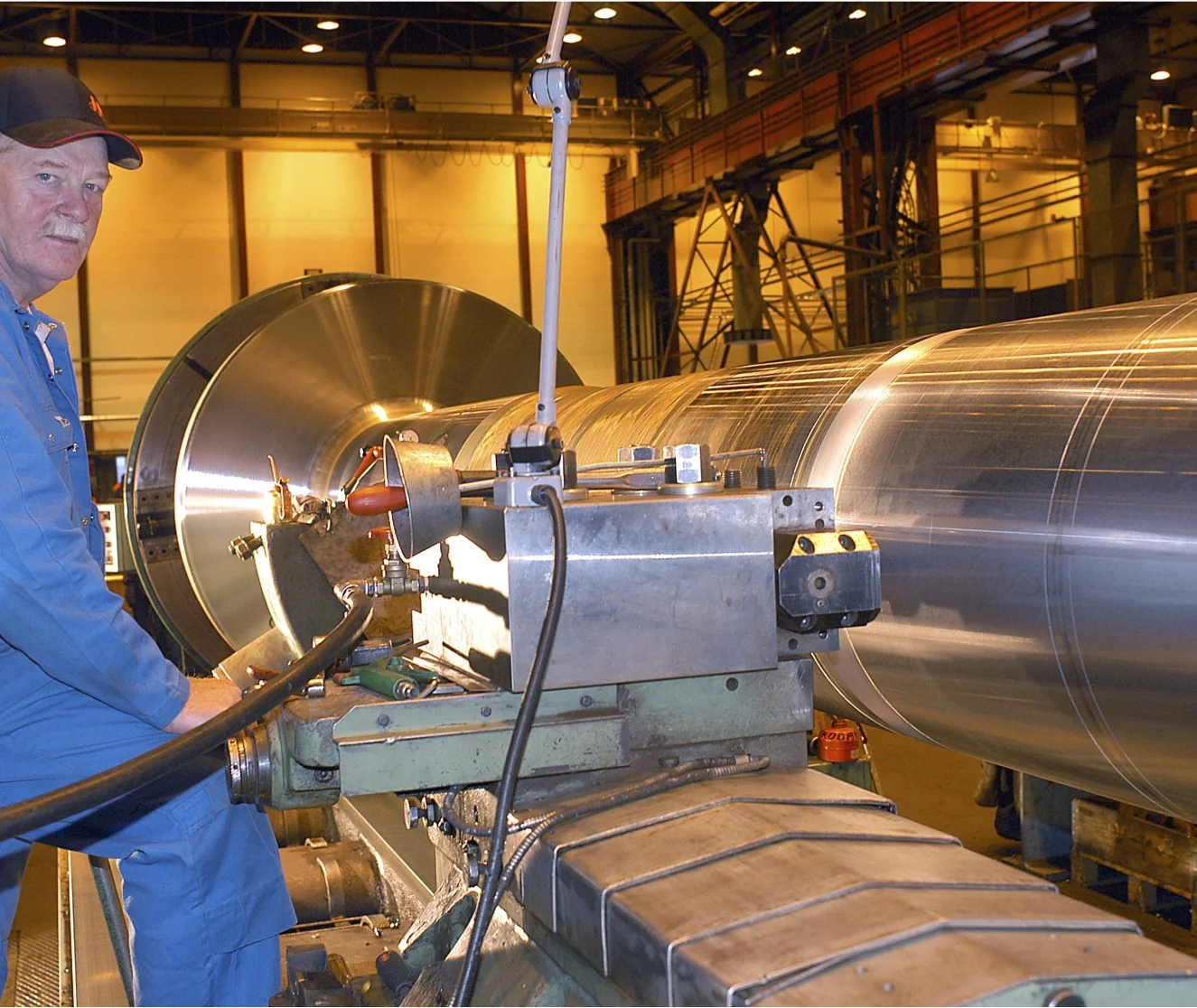

Långsvarvning

  • Maxvikt på arbetsstycken: 32 ton
  • Svarvdiameter över tvärslid: 1240 mm
  • Svarvdiameter över prisma: 1 650 mm
  • Max svarvlängd mellan dubbar: 25 500 mm
  • Måttnoggrannhet: 0,02 mm
  • Styrsystem: Siemens
  • Antal: 6st


Fleroperationsmaskiner och fräsverk

  • Maxvikt på arbetsstycken: 60 ton
  • Fräslängd upp till 14100 mm
  • Fräsbredd: 3000 mm
  • Maxhöjd med fräs: 1630 mm
  • Roterande bord upp till 25 ton
  • Antal: 7st

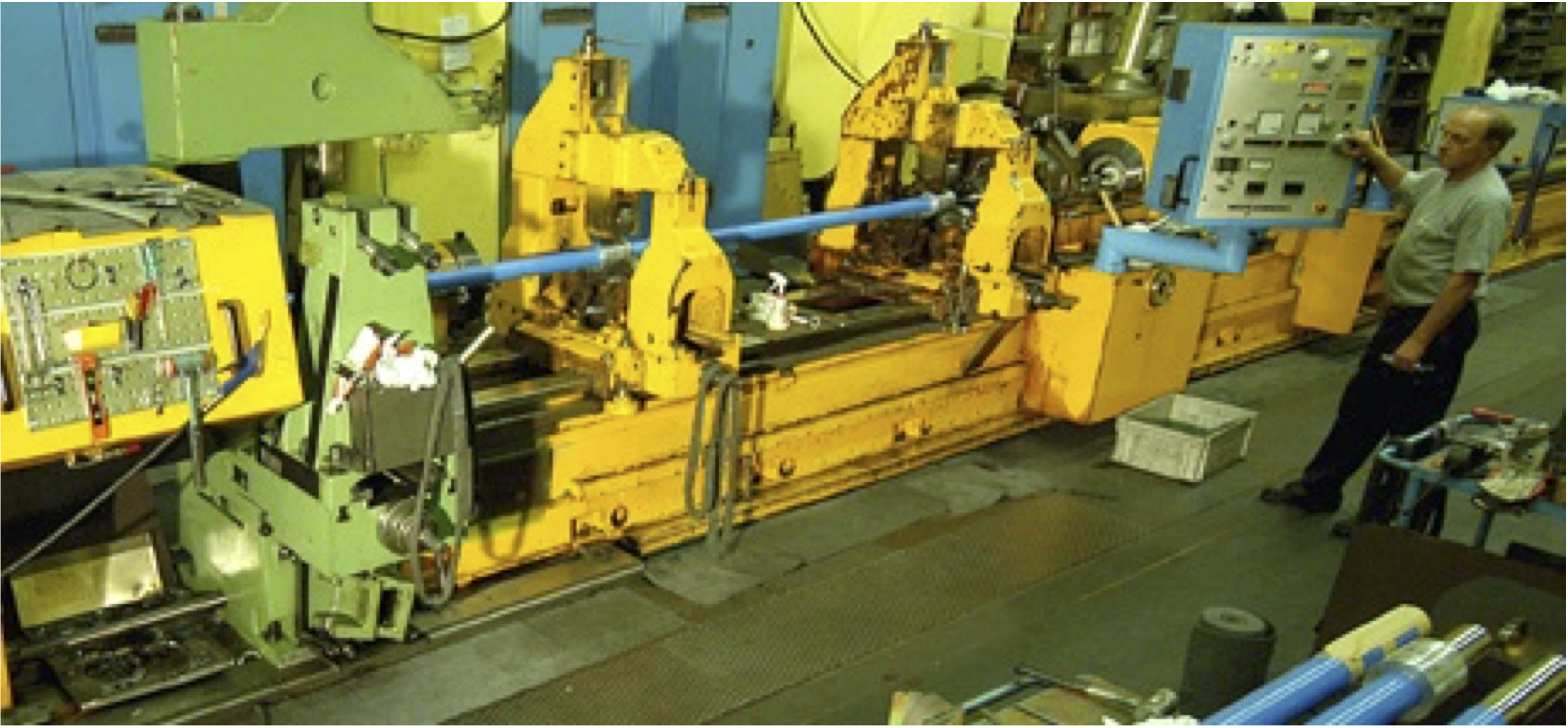

Långhålsborrning/hening

  • Maxvikt på arbetsstycke: Upp till 55 ton
  • Max borrlängd: 24 m
  • Borrhålsdiameter fullborr: 60 till 250 mm
  • Uppborrning upp till 560 mm
  • Borrning i både rotationssymmetriska och osymmetriska arbetsstycken
  • Antal 4st
  • 3st heningsmaskiner

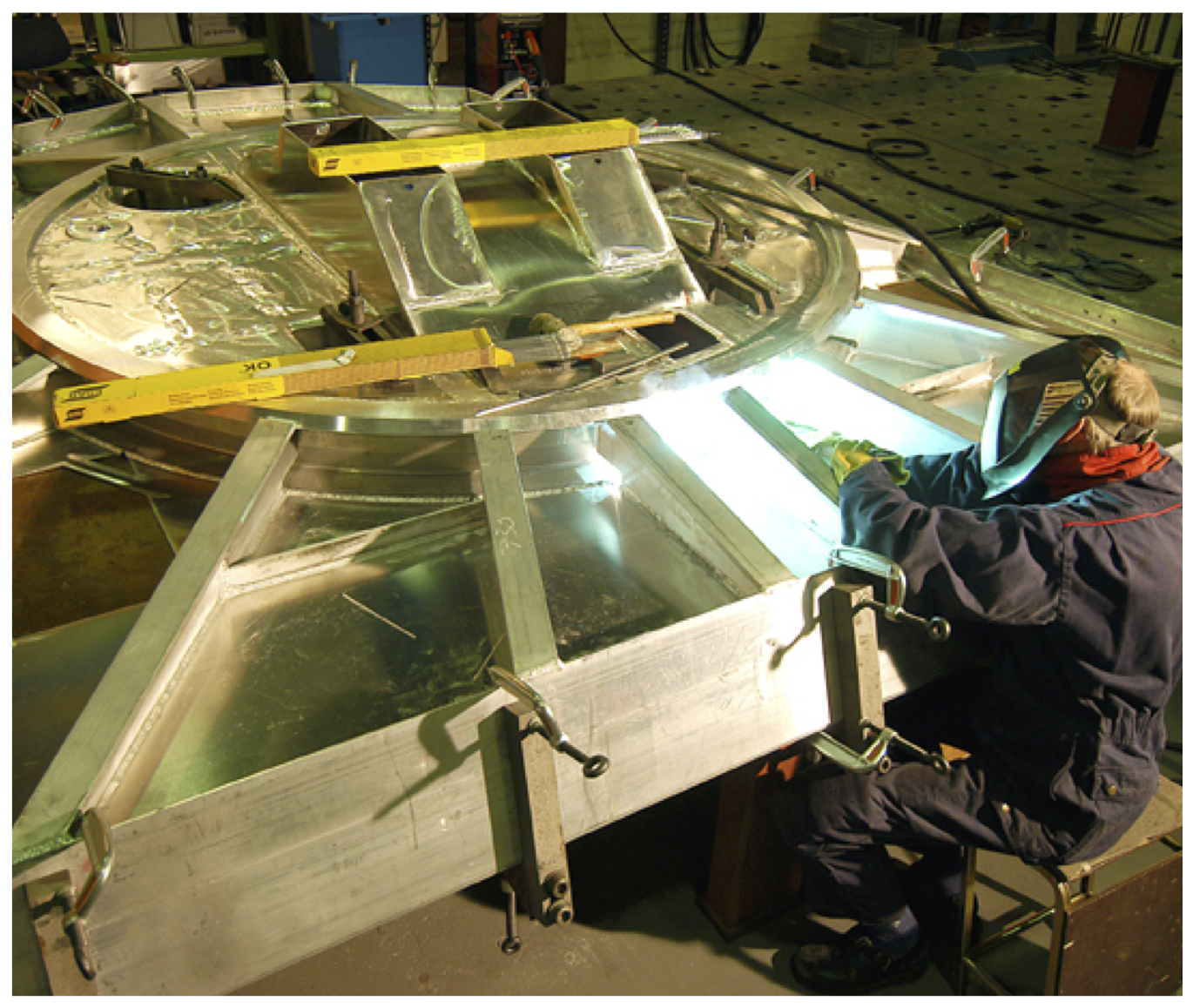

Svets och Stålformningsresurser

  • Hårdmetall-legeringar, Inkonell, Aluminium och Rostfritt
  • Konstruktioner upp till 25 ton
  • Plåt & Svets utrustning med plåtböjning, profilmaskin och Motala press m kapacitet 250 ton

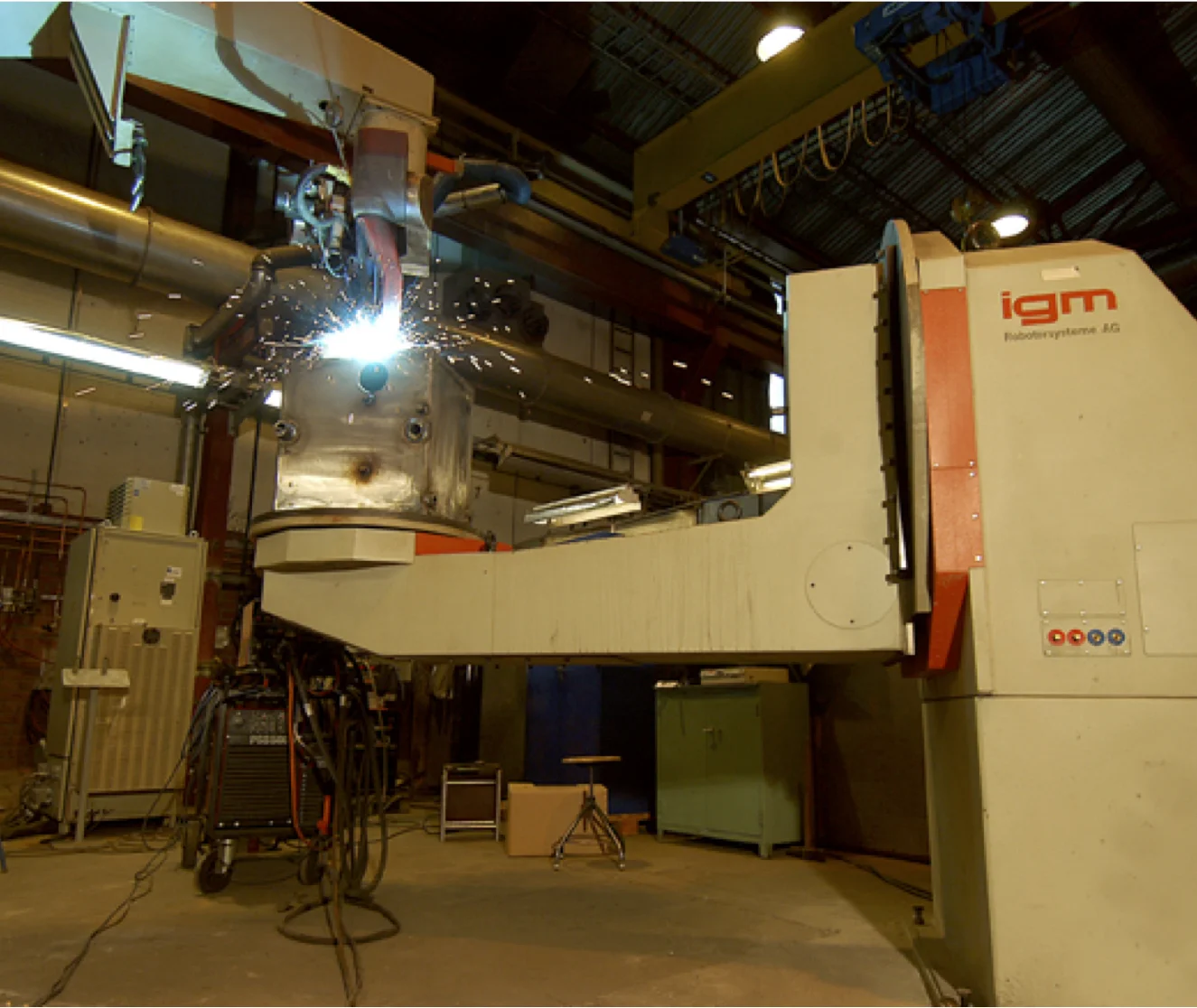

  • Svetsrobot 3 st på upp till 10 ton 3 ton (IGM ip4)
  • Övrig svetsutrustning
    • MIG/MAG 500 amp
    • TIG AC&DC 450 Amp
    • MMA 630 Amp
    • Plasma 120 Amp
  • Värmebehandling


Resurser: Mätning, markering & kalibrering

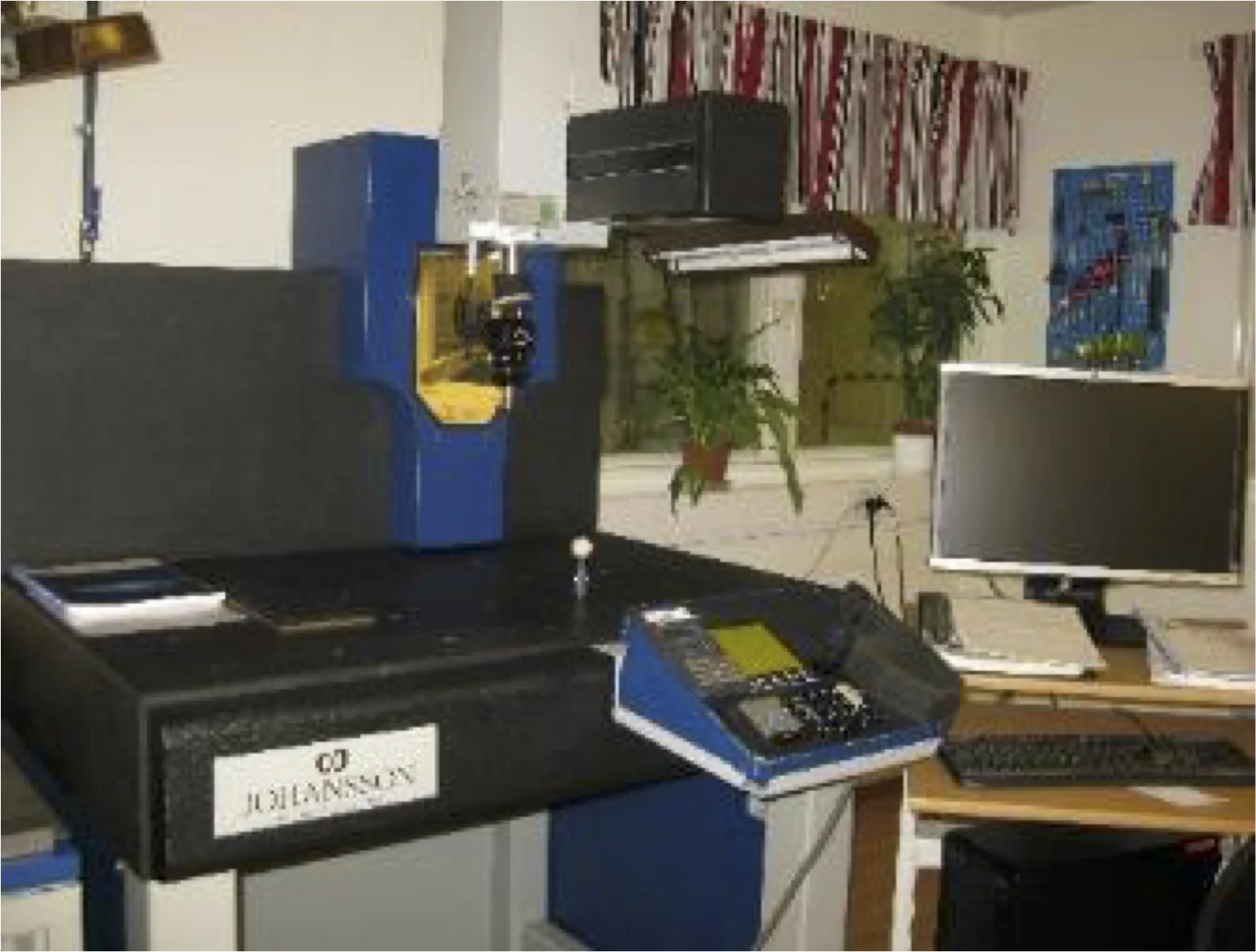

CNC 3-coordinate measuring machine     X         Y       Z (mm)    Max load (kg)

  • DEA GLOBAL 20-40-15 (Pc-dmis)    2 000    4 000   1 500       6500                with accuracy 4,7μm
  • CEJ (Pc-dmis)                                       700      450      350         500

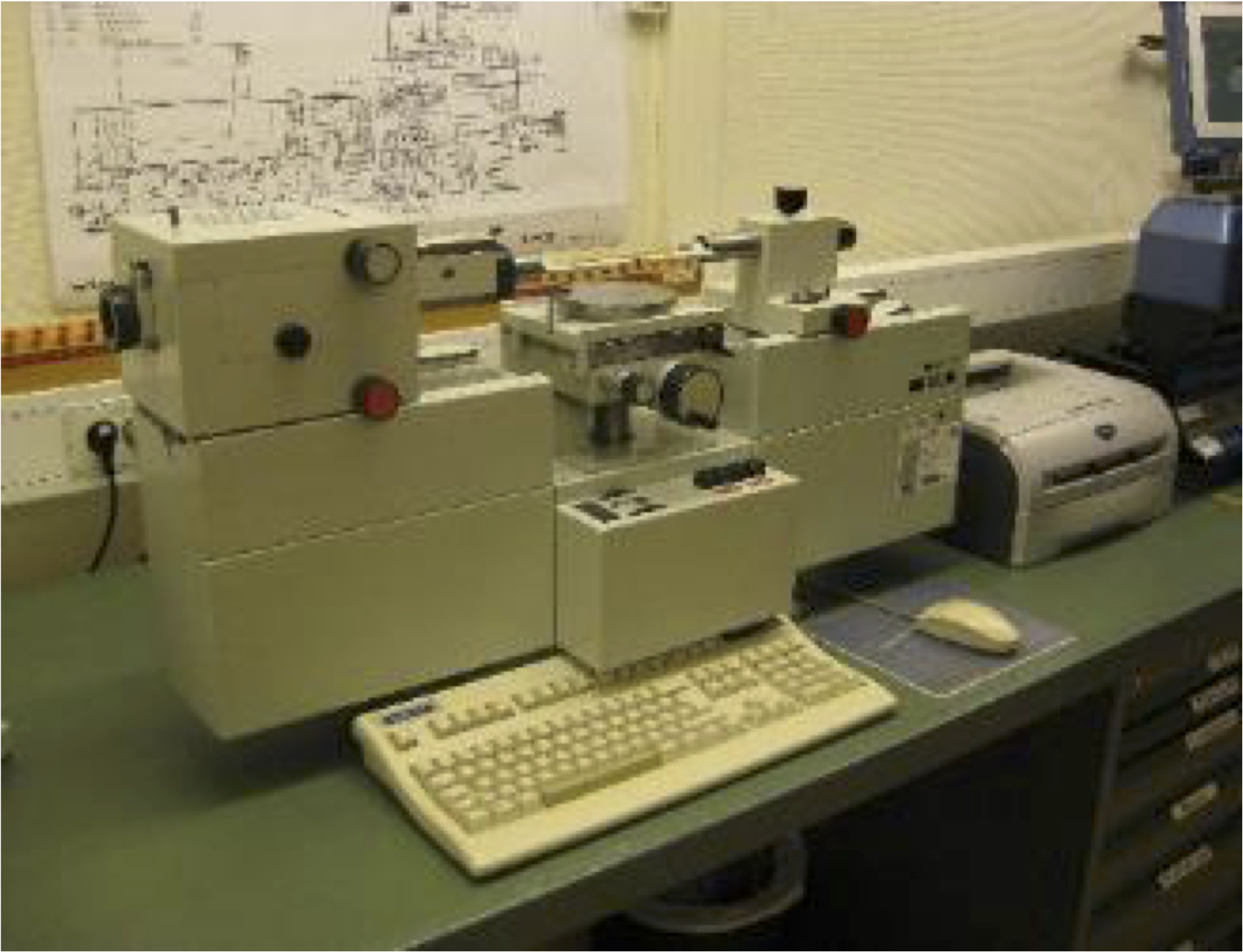

  • Carl Zeiss ULM 01-600 c1:                   600      100
    (Calibration of gauge with flat parallel spherical, cylindrical and internal surfaces, as well as internal and external thread measurements)

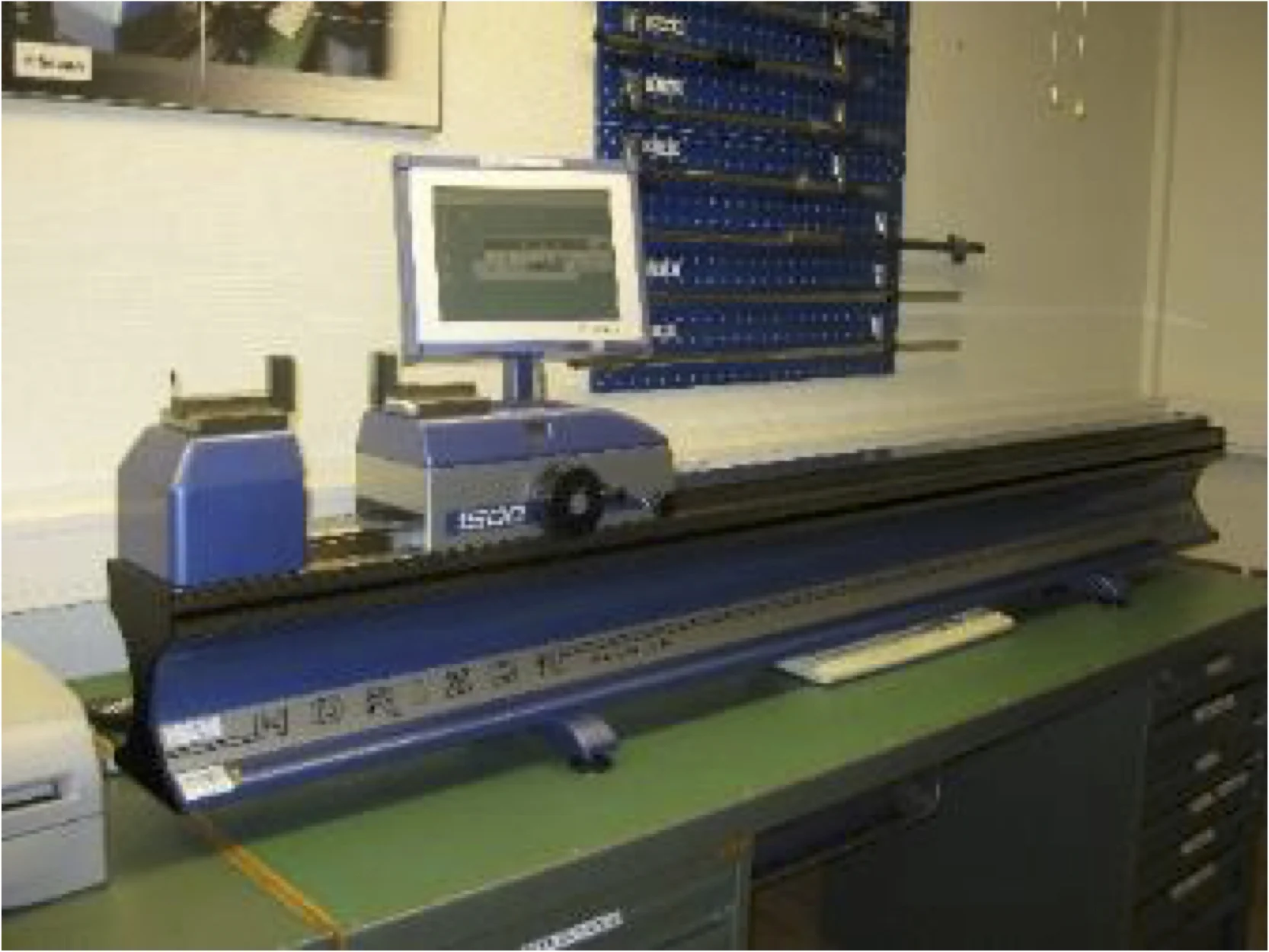

  • TRIMOS Horizon measuring benches: One 1 500 mm and one 2 000 mm length.
  • Stahlwille 0,1-1100 Nm, torque testing equipment. Lots of different gauges and measurement tools
  • Mitutoyu e-checker. Indication gauge calibration




  • Arborrverk (5st)
    • Tvärrörelse (X) ≤ 12000 mm
    • Vertikalrörelse (Y) ≤ 4000 mm
    • Horizontalrörelse (Z) ≥ 1600 mm
    • Spindel Ø ≤ 200 mm, Spindeleffekt ≤ 71 kW
    • Rundbord ≤ 20 ton
  • Fleroperations- och flerfunktionsmaskiner (4st)
    • Tvärrörelse (X) ≤ 1300 mm
    • Vertikalrörelse (Y) ≤ 1000 mm
    • Horizontalrörelse (Z) ≥ 4390 mm
    • Svarv Ø ≤ 1050 mm
    • Spindeleffekt ≤ 45 kW
    • Vertygsmagasin ≤ 125 verktygsplatser
  • Karusellsvarvar (3st)
    • Svarv Ø ≤ 4300 mm
    • Svarvhöjd ≤ 2680 mm
    • Spindeleffekt ≤ 75 kW
    • Bordslast ≤ 40 ton
  • Vertikalfräs (1st)
    • Längdrörelse = 2200 mm
    • Tvärrörelse = 800 mm
    • Vertikalrörelse = 450 mm
  • Supportsvarvar (5st)
    • Dubbhöjd ≤ 1125 mm
    • Dubbavstånd ≤ 25500 mm
    • Svarv Ø ≤ 2240 mm
    • Spindeleffekt ≤ 75 kW
    • Arbetsstycke ≤ 55 ton
  • Långhålsborrmaskiner (3st)
    • Dubbhöjd ≤ 900 mm
    • Dubbavstånd ≤ 24000 mm
    • Arbetsstycke Ø ≤ 1800 mm
    • Arbetsstycke ≤ 55 ton
    • Fullborr Ø 40-250 mm
    • Kärn-/Uppborr Ø ≤ 500 mm
    • Spindeleffekt ≤ 160 kW
  • Koordinatborrmaskin (1st)
    • Längdrörelse = 1455 mm
    • Tvärrörelse = 1080 mm
    • Vertikalrörelse = 400 mm
  • Trådgnistmaskin (1st)
  • Rund- och planslipmaskiner (4st)
  • Heningsmaskin (1st)



Därtill finns inom vår produktionen även resurser inom montage, svets, ytbehandling, oförstörande provning, kontroll och logistik.
